풍력발전
발전원리
블레이드가 회전하면서 발생하는 기계에너지를 발전기를 통해 전기에너지로변환하는 원리
-
블레이드
(Blade) -
증속기
(Gearbox) -
발전기
(Generator) -
변전소 및 수용가
(Substation)

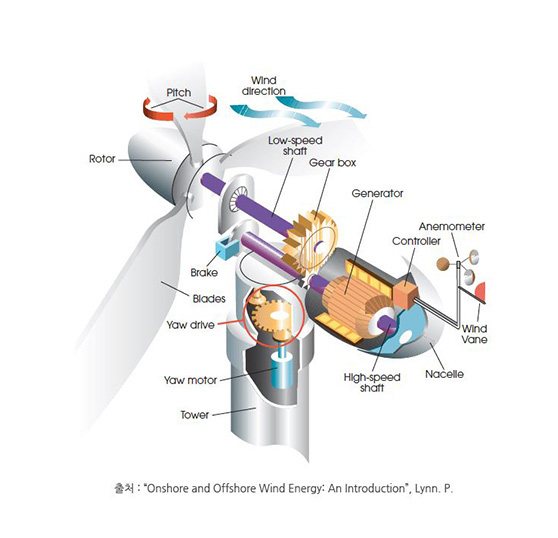

풍력터빈 주요구성

타워(Tower) | 풍력발전기를 지지해주는 구조물 |
---|---|
블레이드(Blade) | 바람에너지를 회전운동에너지로 변환 |
허브(Hub)시스템 | 주축과 블레이드 연결 |
회전축(Shaft), 주축(main Shaft) | 블레이드의 회전운동에너지를 증속기 또는 발전기에 전달 |
증속기(Generator) | 주축의 저속회전을 발전용 고속회전으로 변환 |
발전기(Generator) | 증속기로부터전달받은 기계에너지를 전기에너지로 전환 |
요잉시스템(Yawing System) | 블레이드를 바람방향에 맞추기 위하여 나셀 회전 |
피치시스템(Pitch System) | 풍속에 따라 블레이드 각도 조절 |
브레이크(Brake) | 제동장치 |
Control System | 풍력발전기가 무인 운전이 가능하도록 설정,운영 |
Monitoring System | 원격지 제어 및 지상에서 시스템상태 판별 |
풍차날개(Blade) : 바람의 운동에너지를 기계적 회전력으로 변환
동력전달장치(Gearbox) : 입력된 에너지를 증폭시킴
전력변환기(Inverter) : 연료전지에서 나오는 직류전기(DC)를 교류(AC)로 변환하는 장치
발전기(Generator) : 기계적 회전력을 전기에너지로 변환
풍력발전단지

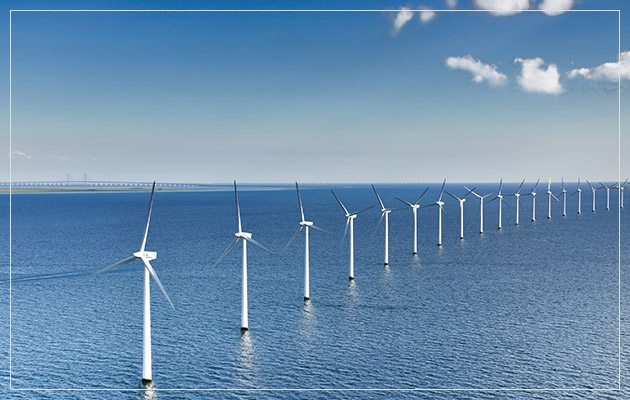

- 해상에 설치되어 경관 및 소음문제가 작음
- 대규모 풍력단지 조성이 가능하고 균질한 풍황으로 안정적인 설비운영 가능

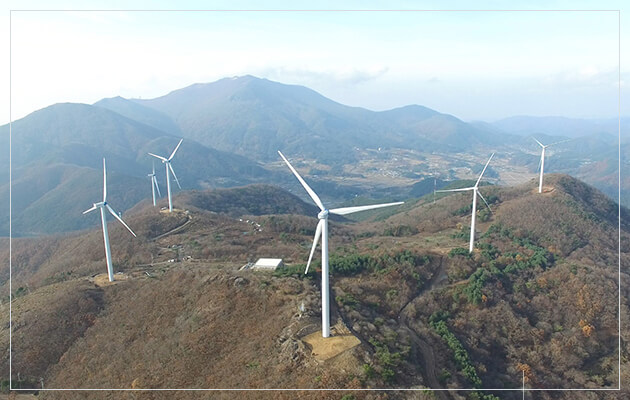

- 육상에 설치되어 유지보수 및 관리가 용이
- 해상풍력 대비 건설투자비가 적고 건설기간이 짧음
